西门子程控器

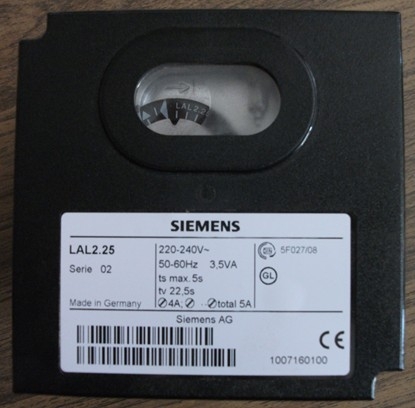

LAL...系列燃油燃烧器控制器(SIEMENS)

LAL...系列燃油燃烧器控制器(SIEMENS)

详细信息 :
产品说明:
LAL...系列燃油燃烧器控制器

品牌:SIEMENS(西门子)

产地:德国

描述:

LAL...燃油燃烧控制器,控制和监控间歇运行的多段或比例调节的大中型燃油燃烧器
LAL1...无空气压力监测的黄色和蓝色火焰燃油燃烧器
LAL2...带有空气压力监测的黄色火焰燃油燃烧器
LAL3.25适用于特殊设备,如焚烧炉系统
LAL4...带有空气压力监测的黄色和蓝色火焰燃油燃烧器



 产品介绍

Oil burner controls

  • With / without air pressure check for checked air damper control

  • Flame supervision with

    • photoresistive detectors QRB1...

    • blue-flame detectors QRC1..., or

    • selenium photocell detectors RAR...

The oil burner controls LAL... are tested and certified to EN 230. They carry the CE mark in compliance with the directives for electromagnetic compatibility!

The LAL... and this data sheet are intended for use by OEMs which integrate the burner controls in their products!

Control and supervision of oil atomization burners

  • For burners of medium to high capacity

  • For intermittent operation (at least one controlled shutdown every 24 hours)

  • Universally applicable for multistage or modulating burners

  • For burners of stationary air heaters (WLE to DIN 4794)

 型号表
  快速蒸发型 通用型 重油燃烧器用
火焰检测使用QRB1...QRC1...(兰色火焰) LAL1.25

LAL4.25A27

火焰检测使用QRB1...RAR... LAL2.14 LAL2.25 LAL2.65
可用空气压力监测
可用半自动启动
LAL2.25,带有以下特征:外来光线不导致燃烧器锁定,只会阻止燃烧器启动 LAL3.25
t1 10s 22.5s 67.5s
t2 4s 5s 5s
t3 2s 2.5s 2.5s
t3’ 从空气监测器收到信号开始 从空气监测器收到信号开始 从空气监测器收到信号开始
t3n 10s 15s 15s
t4 8s 7.5s 7.5s
t5 4s 7.5s 7.5s
t6 10s 15s 15s
t7 2s 2.5s 2.5s
t8 30s 47.5s 92.5s
t10 6s 10s 10s
t11 运行 运行 运行
t12 运行 运行 运行
t13 10s 15s 15s
t16 4s 5s 5s
t20 32s 35s 12.5s
t1 :风门全开后的预吹扫时间
- t1时间内,火焰监测循环开始工作
- 如果有故障,燃烧器开始锁定
对于LAL2.../LAL3.../LAL4... t1开始后不久,空气压力监测必须从端口13转到端口14
TSA 点火安全时间
TSA结束后,一个正常的火焰必须被端口22检测到。而且必须是稳定的信号,直到燃烧器被关闭
否则,燃烧器控制将被锁定。
t3 短预点火时间
点火变压器必须被连接至端口16,端口18的电磁阀门也必须在打开状态
t3’ 长预点火时间
点火变压器必须被连接至端口15
对于LAL1... 点火变压器在此时开始工作
对于LAL2.../LAL3.../LAL4... 点火变压器只有在空气监测开关转换完成后开始工作
t1结束后,LAL...通过端口10,驱动风门,到小火位(小火位将由控制风门的伺服马达决定)
在这个过程中,程控器不动作,直到端口8接到伺服马达的信号
t3n 后点火时间
如果是长点火,点火变压器必须被连接至端口15
如果是短点火,点火变压器必须被连接至端口16,工作到TSA结束。
t4 从电磁阀1到电磁阀2打开的间隔时间,或从电磁阀1到开始比例控制的间隔时间
t4一结束,端口19开始有电压
电压是提供电磁阀2的,并被连接至伺服马达
t5 间隔
t5一结束,端口20接受电压。同时,程控器输出端口911,输入端口8,脱离程控器电源
随着端口20的比例控制开始工作,程控器的启动过程结束
t6 后吹扫时间
风机2连接至端口7
t6开始后不久,端口10接受电压,风门被关到0位置
在整个燃烧器关闭过程中,端口11保持电压
t13 可允许的燃烧后时间
t13过程中,火焰探测信号继续被输入,不过不会被锁定
 技术参数
主要参数
主电压 AC230V -15%/+10%
主频率 50...60Hz ±6%
内部保险丝 T63H250V to IEC 127
外部保险丝 10A
功率 3.5VA
重量 1000g(底座165g)
保护等级 IP40
额定电流
端子1 5A(可短时间20A)
端子3679...1115...20 4A(可短时间20A)
端子45之间开关 1A
端子412之间开关 1A
端子414之间开关 5A(可短时间20A)
环境条件
运输环境 IEC 721-3-2
内部条件 class 2K3
温度范围 -50...+60ºC
湿度 <95%
运行环境 IEC 721-3-3
内部条件 class 3K5
机械条件 class 3M2
温度范围 -20...+60ºC
湿度 <95%
不得进水
