SIEMENS伺服马达

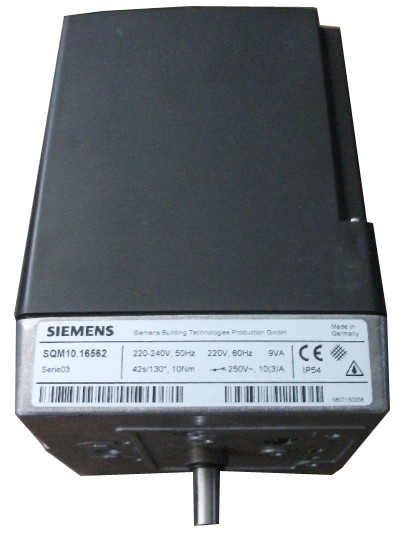

SQM10...系列风门马达

名称:SQM10...系列风门马达
详细信息 :
产品说明:
SQM...系列风门马达

品牌:SIEMENS(西门子)

产地:德国

 产品说明
此系列执行器可顺时针或逆时针旋转,运行扭距最大可到40Nm
  • 最大旋转角度160°
  • 90°运行时间15...60s
  • 2个限位,6个辅助开关
  • 可有反馈信号输出
 型号表
马达类型 功率 90°运行时间 内部接线图 旋转方向(从轴看) 常规扭距 启动扭距 保持扭距 220V-240V,

50...60Hz

VA s/90° s/130° No Nm Nm Nm 型号
标准版,轴径: 10mm.
Syn. motor 9 14 20 1 逆时针 10 10 4 SQM10.15502
Syn. motor 9 29 42 1 逆时针 10 15 7 SQM10.16502
Syn. motor 9 70 100 1 逆时针 10 15 15 SQM10.17502
Syn. motor 9 14 20 2 逆时针 10 10 4 SQM10.15562
Syn. motor 9 29 42 2 逆时针 10 15 7 SQM10.16562
加强版,轴径: 12mm.
Syn. motor 9 45 66 1 逆时针 20 20 12 SQM20.18502
Syn. motor 9 45 66 1 顺时针 20 20 12 SQM21.18502
Syn. motor 9 29 42 1 顺时针 20 20 12 SQM21.16502
 技术参数
主要参数
主电压 AC220V -15%...AC240V +10%
主频率 50...60Hz ±6%
功率 8VA
保护 N to VDE0875
旋转角度 0...160°
保护等级 IP54,DIN40050
重量 1700g
环境条件
运输环境 IEC 60 721-3-2
内部条件 class 2K2
机械条件 class 2M2
温度范围 -50...+60ºC
湿度 <95%
运行环境 IEC 60 721-3-3
内部条件 class 3K5
机械条件 class 3M2
温度范围 -20...+60ºC
湿度 <95%
不得进水
