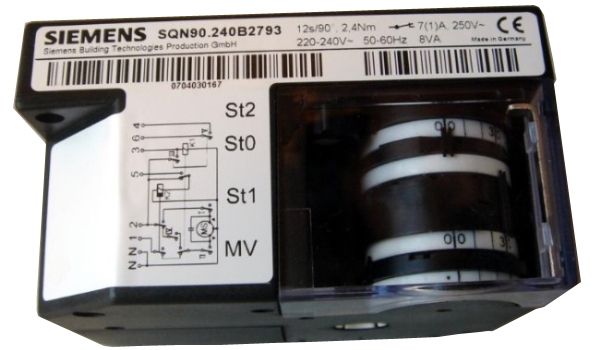

| SQN9...系列风门执行器
品牌：SIEMENS（西门子）
产地：德国 |
| 产品说明 |
电子式风门执行器SQN9...系列，可用于小型至中型燃烧器风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。不同的版本可以提供单程、双程和比例控制。
- 扭距范围从0.8Nm到2.4Nm
- 运行时间从4s到12s
- 内部、外部位置指示
- 限位和辅助开关的简易调节
| |
| 型号表 |
| 接线图 |
运行次序 |
转向（从轴看 |
90º运行时间 |
常规扭距 |
220V-15%...
240V+10%
50...60Hz |
| No |
|
|
s |
Nm |
型号 |
| S1 |
F1 |
逆时针 |
4 |
0.8 |
SQN90.140B2799 |
| S1 |
F1 |
顺时针 |
4 |
0.8 |
SQN91.140B2799 |
| S1 |
F1 |
逆时针 |
12 |
2.4 |
SQN90.240B2799 |
| S2 |
F2,F3 |
逆时针 |
12 |
2.4 |
SQN90.220A2799 |
| S3 |
F4 |
逆时针 |
10 |
2.0 |
SQN90.350A2799 |
| S4 |
F2,F3 |
逆时针 |
12 |
2.4 |
SQN90.203A2799 |
| S5 |
F2,F3 |
逆时针 |
12 |
2.4 |
SQN90.204A2799 | |
| 技术参数 |
| 主要参数 |
| 主电压 |
AC220V -15%...AC240V +10% |
| 主频率 |
50...60Hz ±6% |
| 功率 |
8VA |
| 保护 |
N to VDE0875 |
| 旋转角度 |
0...90° |
| 保护等级 |
IP40 |
| 重量 |
550g | | |
| 环境条件 |
| 运输环境 |
IEC 60 721-3-2 |
| 内部条件 |
class 2K2 |
| 机械条件 |
class 2M2 |
| 温度范围 |
-50...+60ºC |
| 湿度 |
<95% |
| 运行环境 |
IEC 60 721-3-3 |
| 内部条件 |
class 3K5 |
| 机械条件 |
class 3M2 |
| 温度范围 |
-20...+60ºC |
| 湿度 |
<95% |
| 不得进水 | | |
